高压静止无功补偿，简称MCR（magnetic control reactor）形式的SVC，一般适用于额定电压6kV、10kV、27.5kV、35kV、66kV等交流电力系统中通过自动、快速、平滑连续调节MCR的感性无功输出，帮助改善系统的功率因数，稳定系统电压，降低系统电压闪变，降低线路、变压器损耗，优化电能质量。特别适用于无功负荷变化频繁，要求无功补偿速度快、精度特别高的场合，广泛应用于电弧炉、轧机、矿热炉、提升机、机车、电焊机、闸机等大型无功冲击设备的用户单位和风电、光伏发电、电网公司的330kV、220kV、110kV、35kV变电站。

此装置以MCR为核心设备，与固定电容器（FC）支路共同组成，FC支路可根据系统情况做成固定、自动电容器组或者高压无源滤波通道。

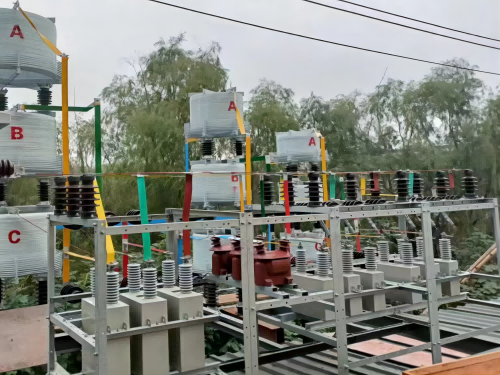

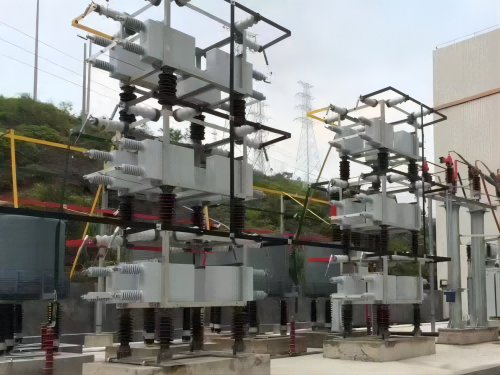

该成套装置主要由磁控式电抗器、并联电容器组、串联电抗器、放电线圈、氧化锌避雷器、隔离开关、电流互感器、控制保护屏等组成。一次系统由并联电容补偿滤波支路和磁控式电抗器组成。通过调节磁控式电抗器输出的感性无功功率，以此感性无功功率来抵消电容器组的容性无功功率，从而可以实现正负连续可调的无功功率的柔性补偿。

系统结构主要示意图

磁控电抗器采用并联磁路漏磁自屏蔽、自耦直流助磁设计和新型铁心设计技术，利用附加直流励磁磁化铁心，通过改变控制绕组中直流大小来改变铁心的磁饱和程度，进而改变铁心磁导率，实现无功输出容量的连续可调。励磁系统采用光触发，主回路与控制回路隔离性能好，抗干扰性强。控制系统采用DSP技术，实现无功的快速准确采集，闭环控制算法的快速计算，移相控制的准确快速实现，相应速度快，安全性好、可靠性高。

正常该装置适用于额定电压6kV-110kV，额定容量为0.1Mvar-50Mvar，户内或者户外都可以安装，效率可达98%。正常免维护，使用年限超过了20年，不惧怕有粉尘、腐蚀性气体等恶劣坏境。可以实现1-100%的无功调节范围，调节速度为：20ms-200ms。磁路和电路均为对称结构，直流助磁结构简单，铁心直流和交流磁路自成回路，结构合理，直流回路采用电子电子器件少，对电容器组无影响。可以单相补偿，三相非对称型负载的补偿。产品环保无磁污染，对环境和人均无害。铁心磁通不饱和，铁心损耗小，漏磁自屏蔽，附加损耗小。
